Arkema LUPEROX® F40P-SP2 Бис(трет-бутилпероксиизопропил)бензол DPIB 25155-25-3

Наименование: LUPEROX® F40P-SP2

Химическое название: бис(трет-бутилпероксиизопропил)бензол

CAS No.: 25155-25-3

Описание товара:

Luperox® 40P-SP2 - это продукт для защиты от обугливания для Luperox® F40P. Он представляет собой дисперсию карбоната кальция и кремнезема при температуре 40%. Он специально разработан для обеспечения хорошей защиты от выгорания всех видов каучуков, включая EPDM, HNBR, CPE и т.д. при экструзионном формовании, и его химическая структурная формула такова:

1,3 1,4-Бис(трет-бутилпероксиизопропил)бензол

Молекулярная масса: 338,5 г/моль

Основные свойства

Форма: Порошок

Содержание перекиси: 40%

Содержание активного кислорода: 3,8%

Защита от ожогов

Luperox® 40P-SP2 обеспечивает превосходную защиту от выгорания и устраняет недостатки обычных антиоксидантов.

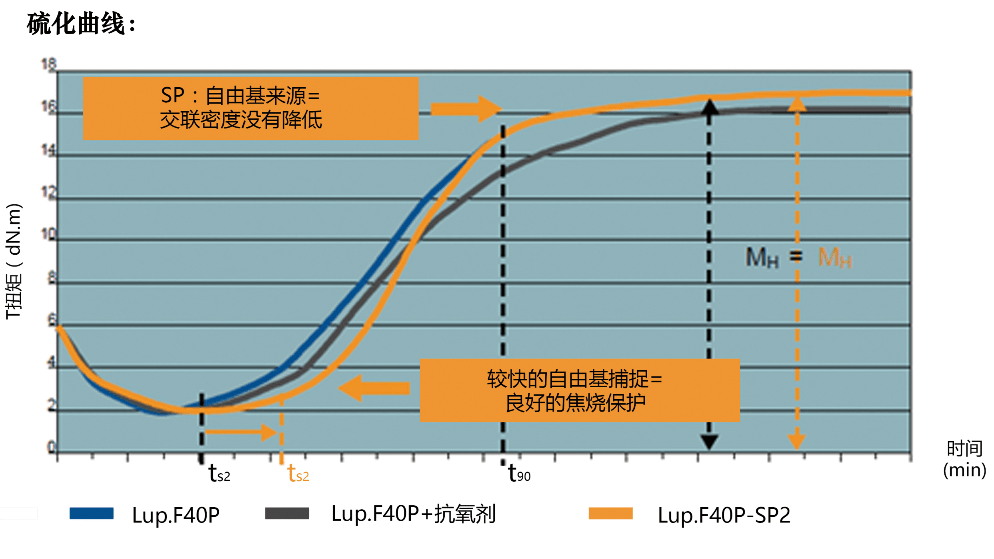

Как показано на рисунке 1, основными преимуществами по сравнению с традиционными антиоксидантами являются:

Он относительно быстро задерживает свободные радикалы, обеспечивая надежную защиту;
Сопоставимые уровни сшивки (уровень сшивки не снижается).

спектакли

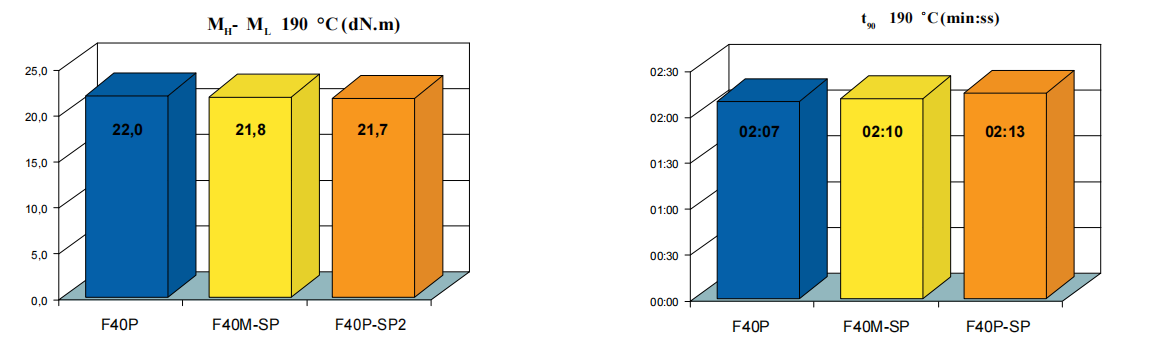

Вулканизационные свойства Luperox® F40P-SP2, Luperox® F40P и Luperox® F40M-SP в соединениях EPDM (EPDM DUTRAL TER 4049) представлены ниже. Содержание пероксида составляло 8 phr.

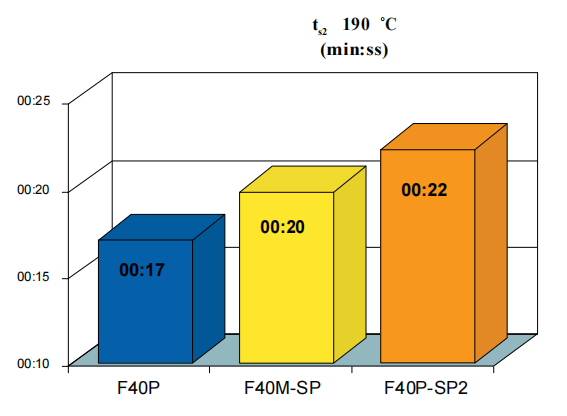

Время защиты или "время выгорания при температуре вулканизации" (t s2at 190°C) Luperox®F40P-SP2 и Luperox®F40M-SP было увеличено на 30% и 18% соответственно по сравнению с Luperox®F40P.

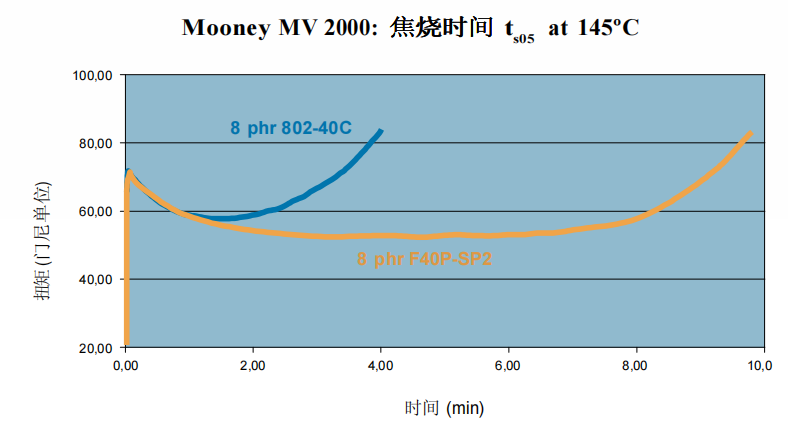

Отличная защита от ожогов, измеренная при 145°C для модификаторов вязкости Menni.

Время защиты от обугливания t s05 у Luperox® F40P-SP2 в 3 раза больше, чем у Luperox® F40P.

vantage

Превосходная защита от обугливания, которую обеспечивает Luperox® F40P-SP2, дает множество преимуществ.

сократить расходы

Присущая Luperox® F40P-SP2 превосходная защита от обугливания позволяет уменьшить количество антиоксиданта, используемого в рецептуре.

тренировки по смешанным единоборствам

Производительность можно повысить, увеличив скорость смешивания.
Двухступенчатая смесь может быть заменена на одноступенчатую.
Хорошая защита от ожогов увеличивает время смешивания и приводит к получению более однородной смеси.

вулканизация

При литье под давлением более длительное время защиты сокращает количество отходов. Можно оптимизировать конструкцию пресс-формы (увеличить количество полостей): это повышает производительность и больше подходит для изделий из пероксидной вулканизированной резины. Кроме того, для повышения производительности можно использовать более высокую температуру пресс-формы: быстрее заполнение формы, быстрее вулканизация.
При экструзионной обработке для повышения производительности можно увеличить как температуру, так и скорость экструзии. Хорошая защита от выгорания сокращает время простоя оборудования для очистки (гелей) и увеличивает время производства.
основное применение

Luperox® F40P-SP2 был специально разработан для таких процессов, как литье под давлением или вулканизация реактивных полимеров (HNBR или CPE), которые требуют строгой защиты от выгорания. Благодаря этому он может применяться для широкого спектра продуктов. Например:

• • О-кольцо; О-кольцо; О-кольцо; О-кольцо

• • Формованные изделия.

• • Шланги и оконные рамы.

• • Резиновые уплотнения и прокладки.

• • Провода и кабели.

• • Подошвы из EPDM и EVA.

количество добавок

Типичные добавки Luperox® F40P-SP2 приведены в следующей таблице.

EPDM: 6 - 12

HNBR: 6 - 10

CPE: 4 - 8

продукт разложения

Основные продукты разложения Luperox® F40P-SP2 в инертных средах

То же, что и F40P.

• • Ацетон.

• • трет-бутиловый спирт.

• • Метан.

• • Бис(ацетофенон)

• • Бис(изопропил)бензол.
